	Der Drehstromasynchronmotor am Einphasen Wechselstrom


	Beispiel:

Typenschild:

DASM

1,2 kW

230/400 V

50 Hz

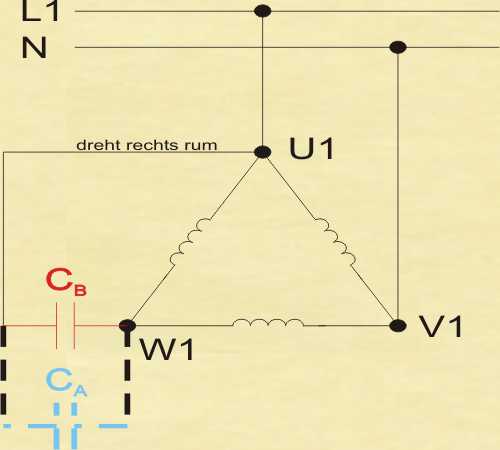

		Steinmetz – Schaltung

	Betriebskondensator C_B~ 66 µF pro kW Motorleistung bei 230V Betriebskondensator C_B~ 22 µF pro kW Motorleistung bei 400V Leistung ca. 70% der Drehstromleistung Drehmoment ca. 70% vom Nennmoment

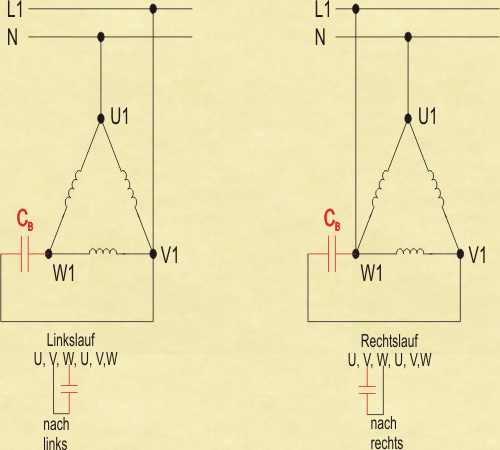

Die Drehrichtung kann sehr einfach festgelegt werden. (Pichel´sche Gleichung)

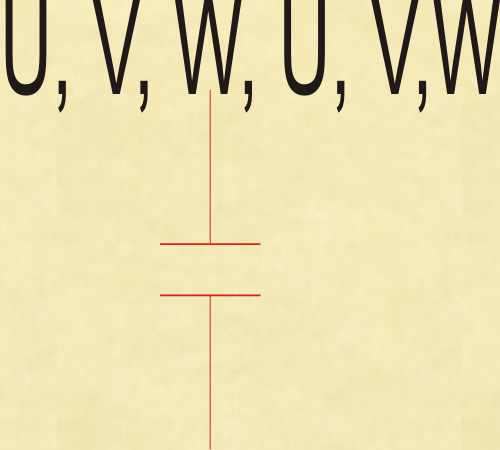

1. schreibe die Klemmen auf U,V,W,U,V,W....
2. lege das eine Ende des Kondensator an die freie Klemme (hier W1)
3. gehe mit dem anderen Ende des Kondensators weiter.

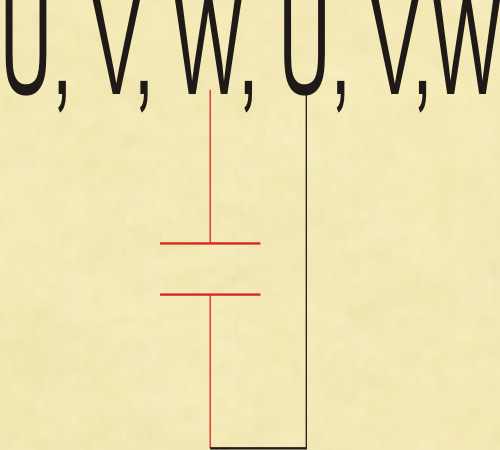

Gehst du nach rechts, so läuft der Motor auch rechtsrum.

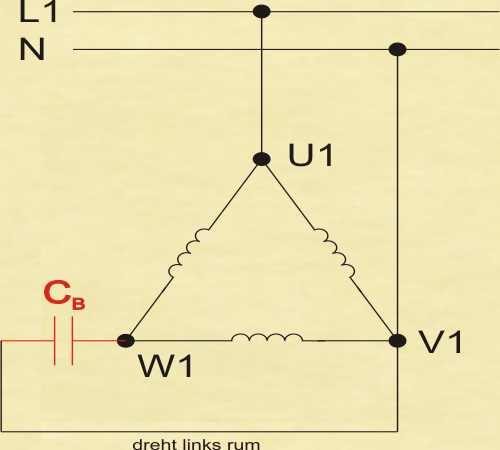

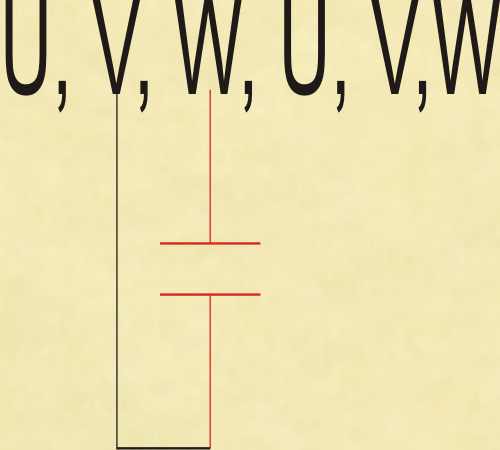

Gehst du nach links, so läuft der Motor auch linksrum.


		Der Anlaufkondensator C_Awird später im Betrieb weggeschaltet. C_A~ 2.... 3 * C_B.
	Sollte ein Bimetallauslöser als Schutz für die Wicklung eingesetzt werden, so kann dieser, auf Grund der verschiedenen Strömen, welche in den Wicklungen fließen unmöglich eingestellt werden. Es sind daher andere Motorschutzmaßnahmen zu ergreifen.


	Umschalten der Drehrichtung auch durch Umschalten des Außenleiters möglich Steinmetz-Schaltung gilt nur für Motoren,welche eine Strangspannung von 230V brauchen, d.h. ein Motor, welcher in Dreieck geschaltet ist und an 400V betrieben werden muß hat keinen Wert in Steinmetz zu schalten (Sternleistung 1/3 der Dreieckleistung und die Steinmetzleistung ist noch einmal nur 70% der Sternleistung)
