Die Elektroinstallation im Badezimmer

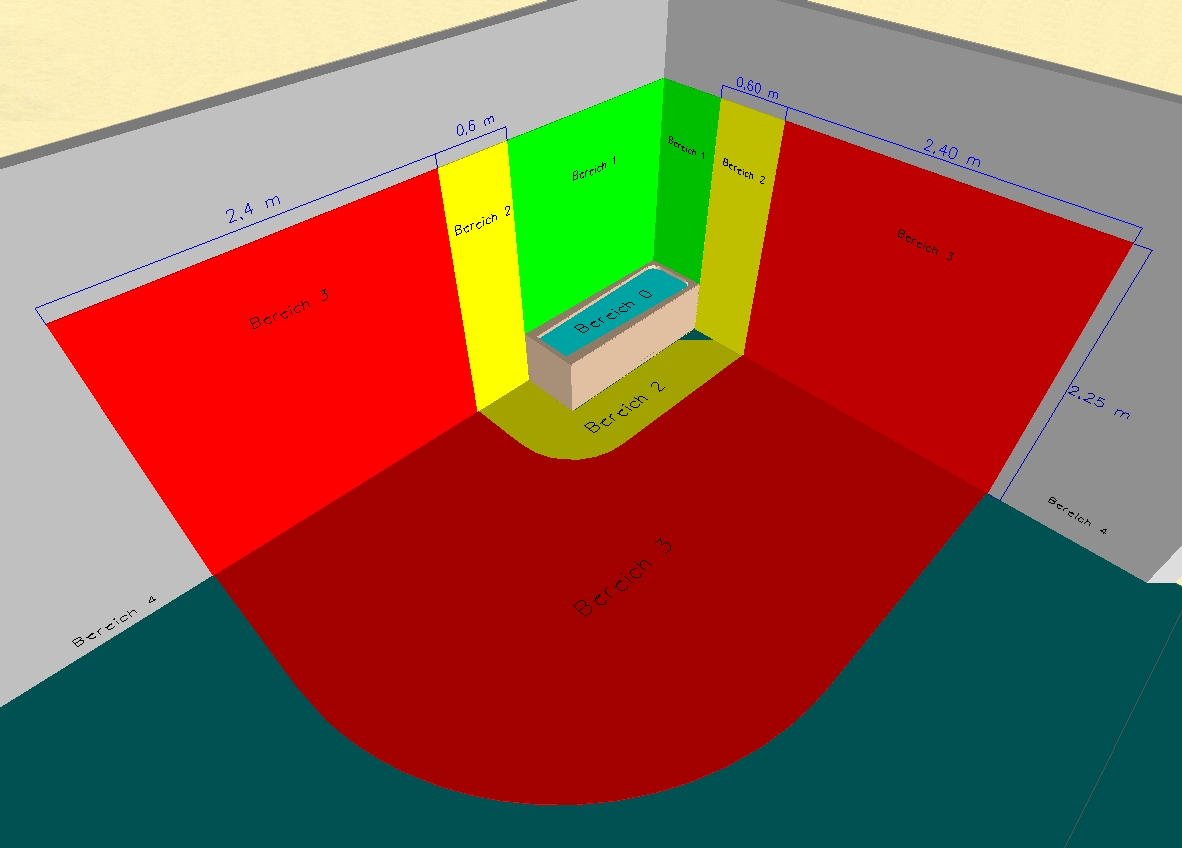

Die Elektroinstallation im Badezimmer teilt sich in 4 Bereiche auf.

Bereich 0 bezieht sich auf das innere der Badewanne.
Bereich 1 bezieht sich auf die äußere Kante der Badewanne
bis zu einer Höhe von 2,25 m.
Bereich 2 beginnt an den Kanten des Bereiches 1 und hat eine Länge von 0,6 m, sowie eine Höhe von 2,25 m.
Bereich 3 beginnt unmittelbar nach dem Bereich 2 und hat eine Länge von 2,4 m, sowie eine Höhe von 2,25 m.

Zulässige Installationen:

Im Bereich 0:
keine; außer die vom Hersteller ausdrücklich für diesen Bereich zugelassenen Betriebsmittel.z.B. Unterwasserscheinwerfer, Sprudelbäder, etc.
Schutzmaßnahme „Schutz durch Schutzkleinspannung mit einer Nennspannung bis 12V“ aber auch nur, wenn sich die Spannungsquelle außerhalb des Bereichs 0 befindet.
Schutzart IP X7.

Im Bereich 1:
- Heißwasserbereiter (Warmwasserspeicher oder Durchlauferhitzer) sollte aber nur gemacht werden, wenn es keine andere
  Möglichkeit der Montage vorhanden ist (möglichst Bereich 3 ) . Der elektrische Anschluß sollte über eine RCD (FI) erfolgen.
- Schalter, welche fest in den Betriebsmittel eingebaut sind.

Im Bereich 2:

Im Bereich 3:

1.         Sind Steckdosen zulässig, wenn diese
                        - einzeln über Trenntrafo gespeist werden                                              oder
                        - mit Schutzkleinspannung gespeist                                                        oder
                        - durch einen RCD (FI) nach VDE 0664 mit einem Nennfehlerstrom von I_DN = 30 mA geschützt sind.

2.         Sind Schalter zulässig.

Leitungen:
folgende Kabel und  Leitungen sind bei der Installation zulässig
1.                 NYY
2.                 NYM
3.                 NYIF (nur in Wänden des Bereich 3) siehe auch Vorschriften

In den Bereichen 0, 1, 2 dürfen keine Kabel/Leitungen im oder unter Putz sowie hinter Wandverkleidungen verlegt werden.
Ausnahme: Leitungen zu Verbraucher in den Bereichen 1 und 2 für festangebrachte Verbrauchsmittel, wenn sie senkrecht verlegt und von hinten eingeführt werden.
In den Bereichen 0-3 dürfen keine Kabel/Leitungen, die zur Stromversorgung andere Räume dienen, verlegt werden.
Soll auf der Außenseite von Badwänden/Baddecken Kabel/Leitungen verlegt werden, so muß die Wanddicke zwischen Kabel/Leitungen und der Badinnenwand  mindestens 6 cm betragen.

Abzweigdosen/Verbindungsdosen.

In den Bereichen 0, 1, 2 dürfen sich keine Verbindungsdosen befinden.
In den Bereichen 3 sind Verbindungsdosen aus Isolierstoff zulässig.
